经典住宅给排水管道安装图附文字说明

疯狂的大猫 · 发表于 2013-6-13 20:55:57

给大家分享一套住宅给排水管道铺设现场的图片，包括：冷热水管布置、管道配件图、排水管道安装图以及一些接口处需注意事项，每张图都配有文字说明。欢迎大家点评！

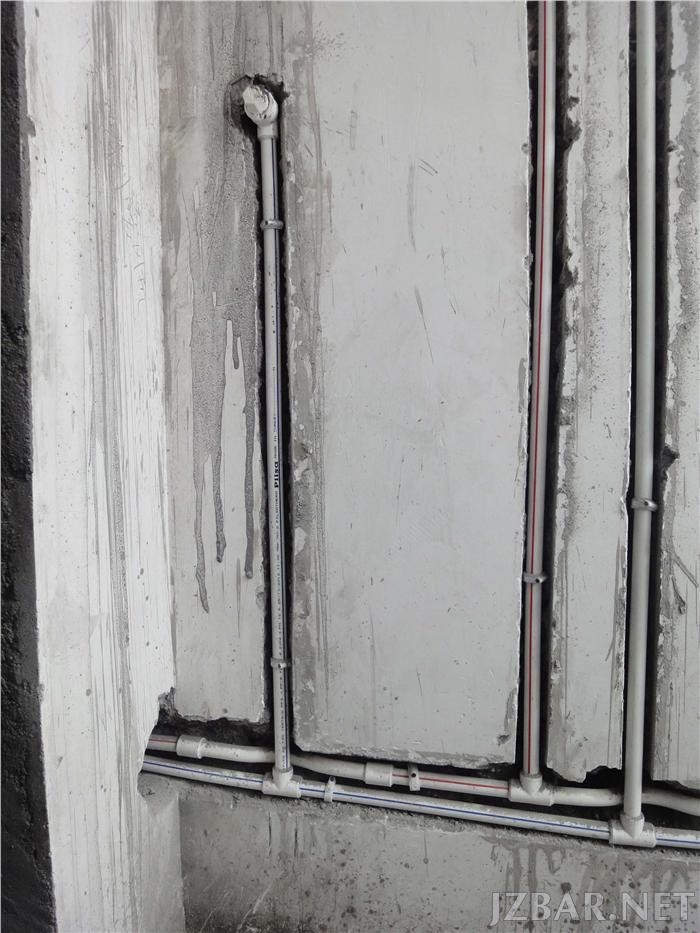

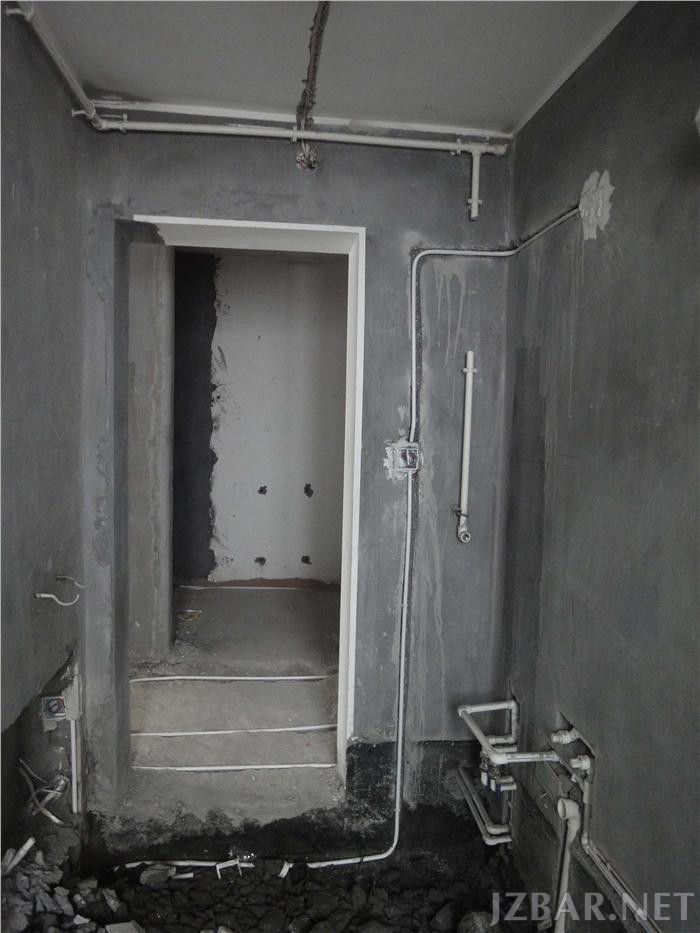

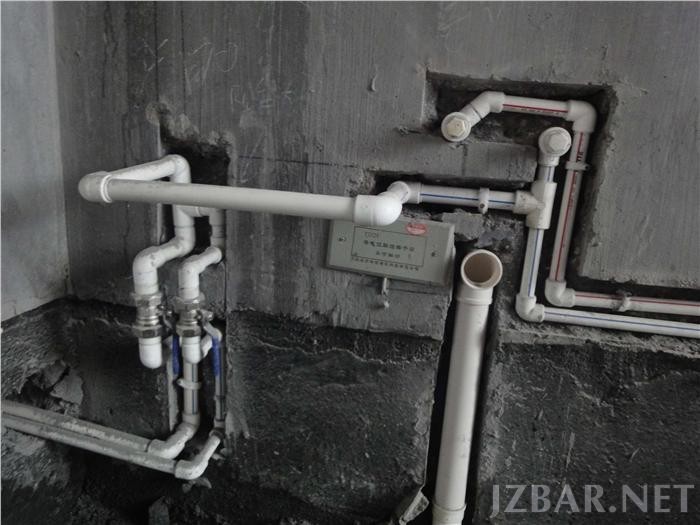

热水管为红色线条，冷水管为蓝色线条

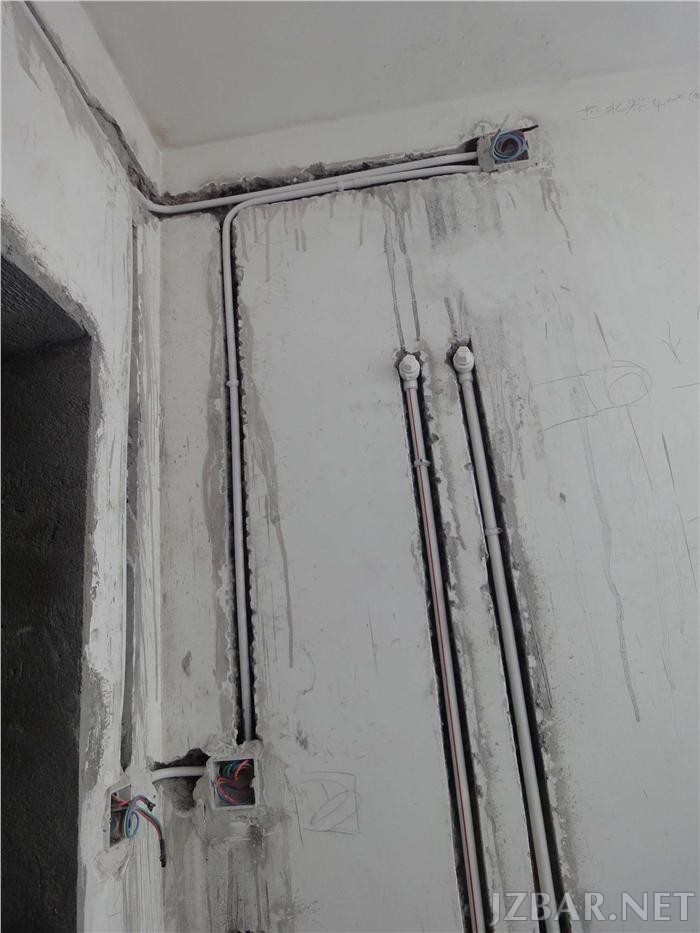

热水管在上面，冷水管在下面，热水管在左面，冷水管在右面

计划的热水器管道

注意管件接头

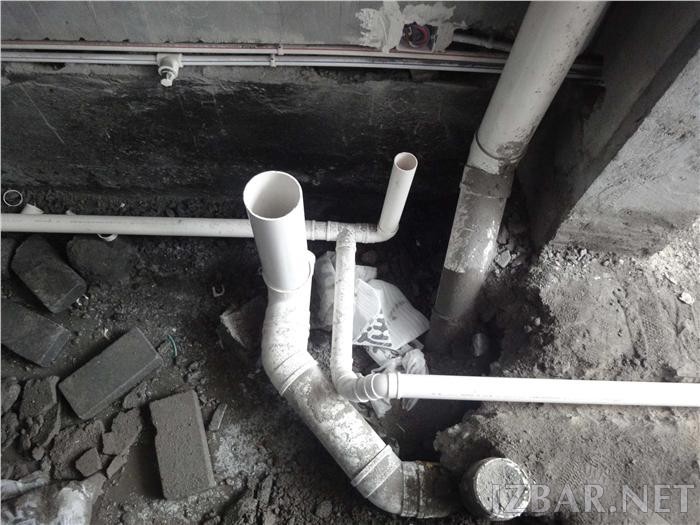

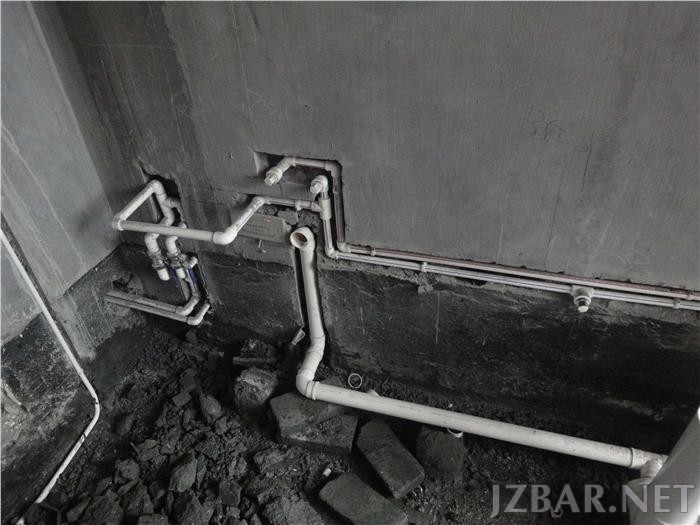

支排水管进入主排水管

注意管件接头

管子接头处需要弯曲

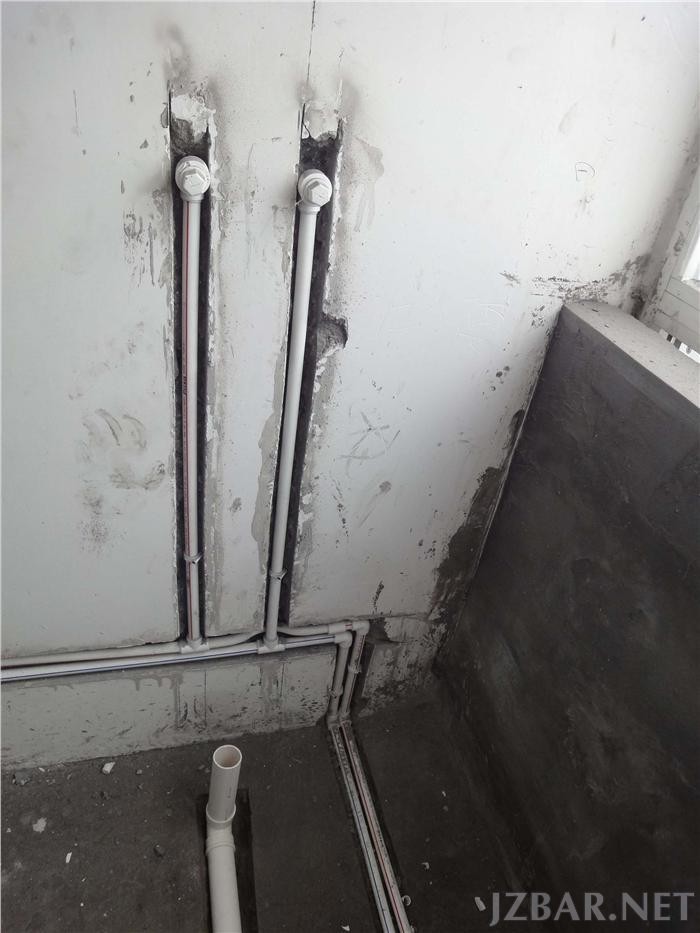

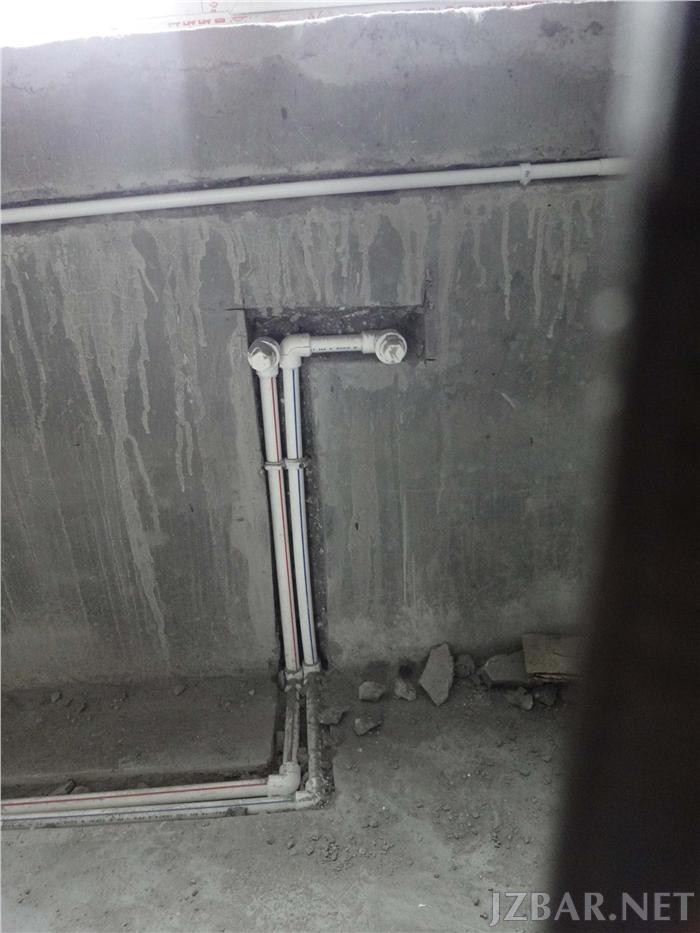

热水器接头处管子

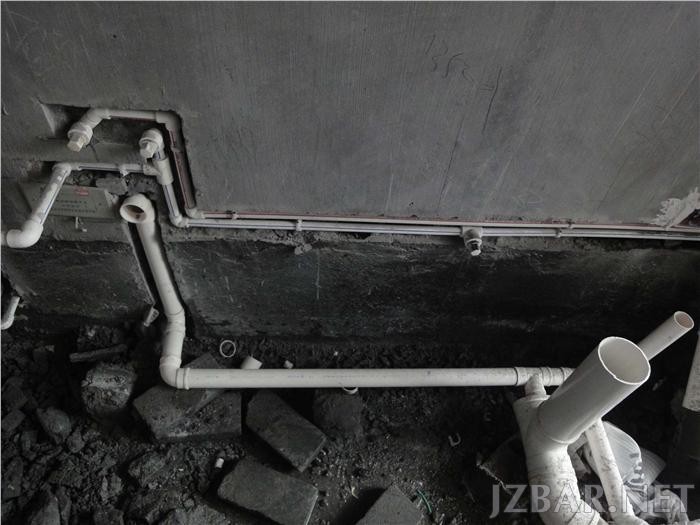

洗菜盆接头处管子

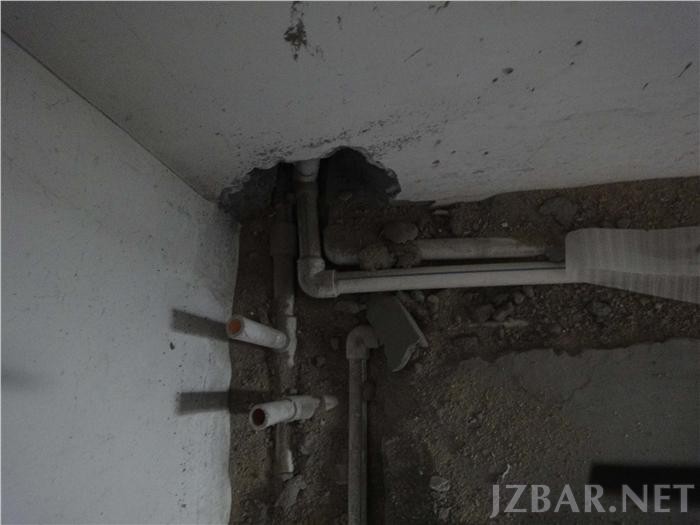

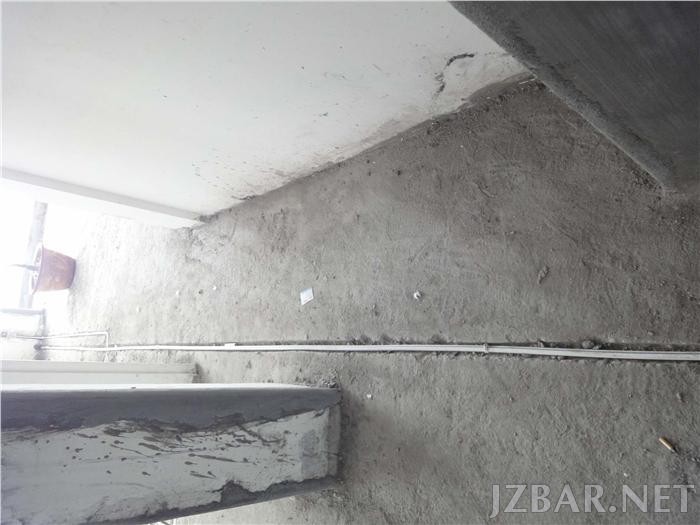

冷水管进入后面阳台处

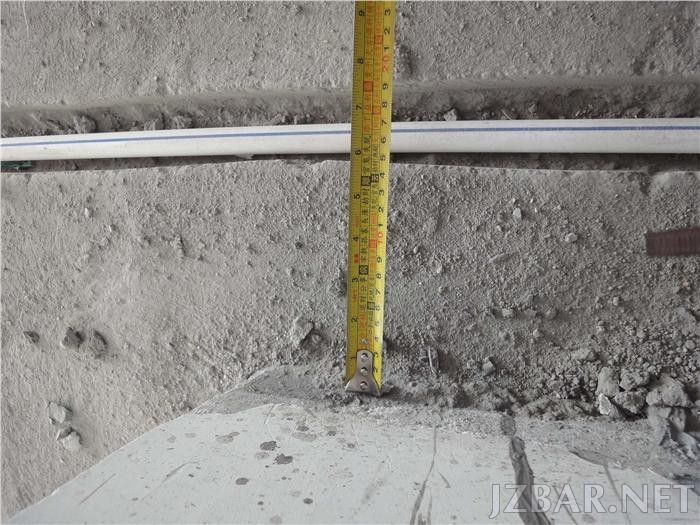

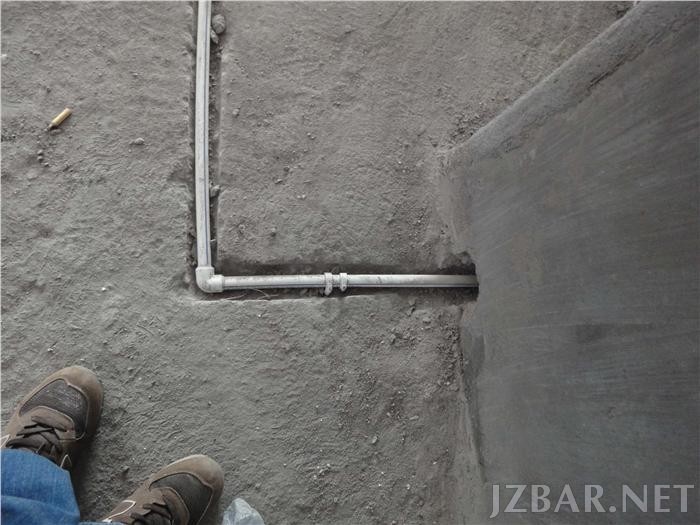

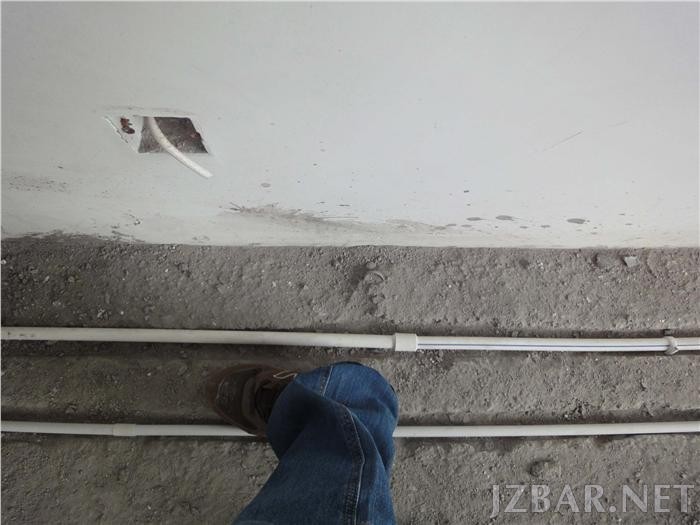

注意槽宽和离墙距离

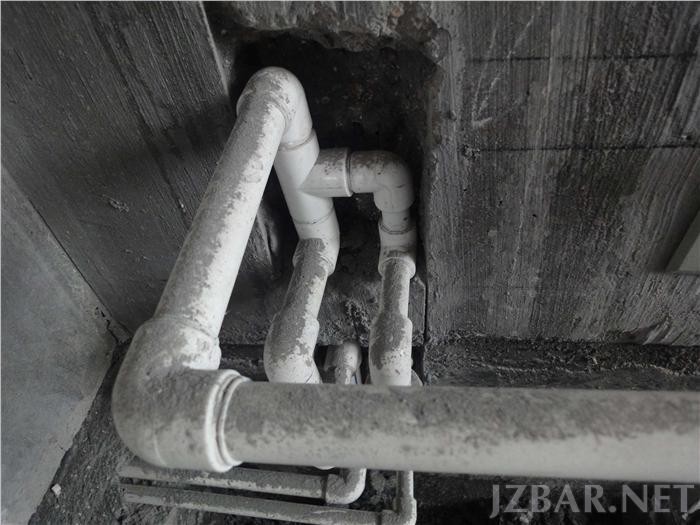

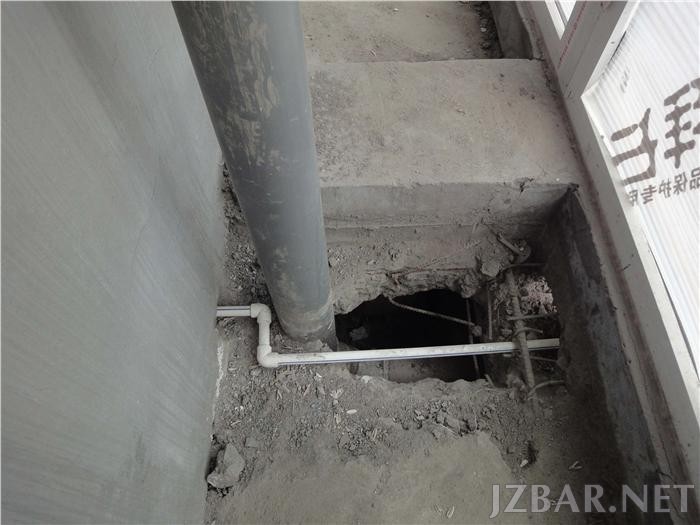

这个位置有问题，破坏了主体结构，需要重点处理

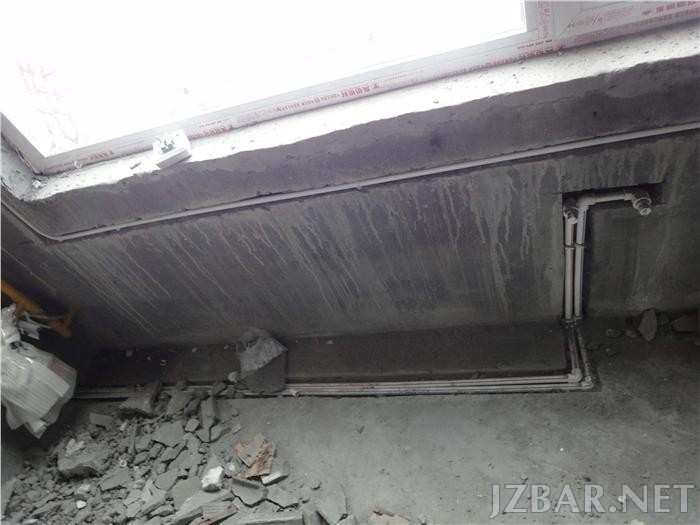

注意管子接头及固定方法
