30分钟搞定网络图，简单又容易记住的方法！

木木三多 · 发表于 2013-6-13 12:06:58

一、双代号网络图6个时间参数的计算方法（图上计算法）
从左向右累加，多个紧前取大，计算最早开始结束；
从右到左累减，多个紧后取小，计算最迟结束开始。
紧后左上-自己右下=自由时差。
上方之差或下方之差是总时差。
计算某工作总时差的简单方法：①找出关键线路，计算总工期；
②找出经过该工作的所有线路，求出最长的时间
③该工作总时差=总工期-②
二、双代号时标网络图

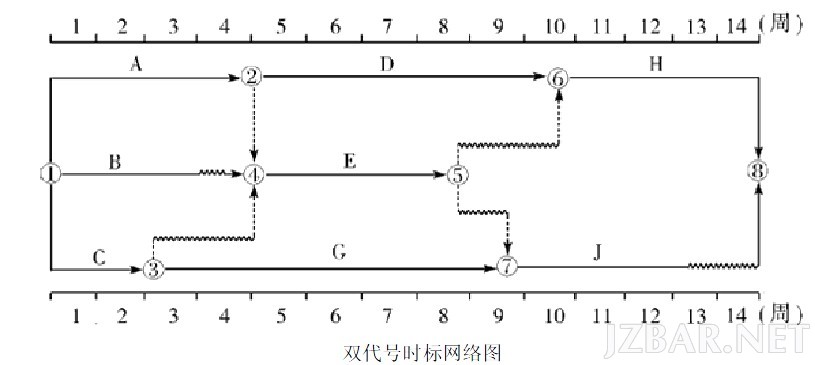

双代号时标网络计划是以时间坐标为尺度编制的网络计划，以实箭线表示工作，以虚箭线表示虚工作，以波形线表示工作的自由时差。双代号时标网络图

1、关键线路
在时标双代号网络图上逆方向看，没有出现波形线的线路为关键线路（包括虚工作）。如图中①→②→⑥→⑧
2、时差计算
1）自由时差
双代号时标网络图自由时差的计算很简单，就是该工作箭线上波形线的长度。如A工作的FF=0，B工作的FF=1，但是有一种特殊情况，很容易忽略。
如上图，E工作的箭线上没有波形线，但是E工作与其紧后工作之间都有时间间隔，此时E工作的自由时差=E与其紧后工作时间间隔的最小值，即E的自由时差为1。
2）总时差。
总时差的简单计算方法：
计算哪个工作的总时差，就以哪个工作为起点工作（一定要注意，即不是从头算，也不是从该工作的紧后算，而是从该工作开始算），寻找通过该工作的所有线路，然后计算各条线路的波形线的长度和，该工作的总时差=波形线长度和的最小值。
还是以上面的网络图为例，计算E工作的总时差：
以E工作为起点工作，通过E工作的线路有EH和EJ，两条线路的波形线的和都是2，所以此时E的总时差就是2。
再比如，计算C工作的总时差：通过C工作的线路有三条，CEH，波形线的和为4；CEJ，波形线的和为4；CGJ，波形线的和为1，那么C的总时差就是1。
